A42彈簧全啟式安全閥
【彈簧全啟式安全閥產品用途】
A42彈簧全啟式安全閥采用全封閉閥蓋和閥帽結構，安全閥開啟排放時，介質不會向外界泄漏，而全部通過排泄管排掉，又可防止灰塵等雜質進入閥內，適用于溫度不高于300度的氣體和需要大排量的液體介質。
【彈簧全啟式安全閥執行的標準】
設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928
彈簧全啟式安全閥特點
1.全啟式結構，排量大
2.閥瓣處設有反沖盤部件
3.平面結構的閥瓣和閥座易于維修和重新加工
4.整定壓力偏差小，可達±3%
5.選用優質的彈簧鋼，保證彈簧的壽命和穩定性

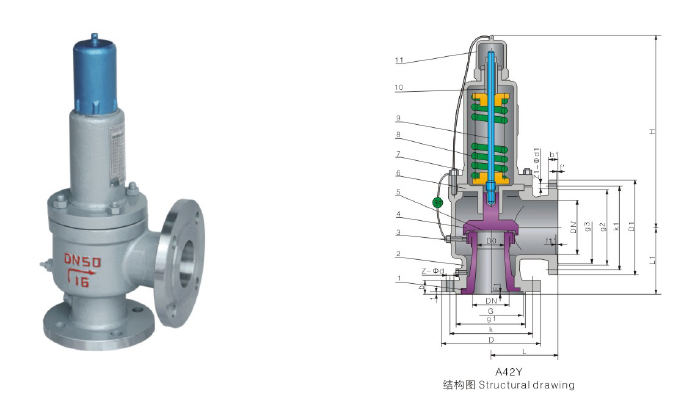

【彈簧全啟式安全閥結構尺寸圖】
| 公稱壓力 |
公稱通徑 |
do |
DN' |
L |
L1 |
≈H |
| 1.6MPa |
20 |
15 |
25 |
110 |
95 |
378 |
| 25 |
16 |
32 |
110 |
95 |
378 |
| 32 |
20 |
40 |
115 |
100 |
378 |
| 40 |
25 |
50 |
120 |
110 |
406 |
| 50 |
32 |
65 |
135 |
120 |
450 |
| 65 |
40 |
80 |
160 |
140 |
520 |
| 80 |
50 |
100 |
170 |
135 |
525 |
| 100 |
65 |
125 |
195 |
175 |
690 |
| 125 |
80 |
150 |
210 |
190 |
780 |
| 150 |
100 |
175 |
255 |
230 |
838 |
| 200 |
125 |
250 |
300 |
260 |
992 |
| 250 |
150 |
300 |
350 |
320 |
1266 |
| 300 |
220 |
400 |
370 |
350 |
1283 |
| 350 |
250 |
500 |
500 |
450 |
1520 |
| 400 |
280 |
500 |
500 |
450 |
1530 |
| 2.5MPa |
20 |
15 |
25 |
110 |
95 |
378 |
| 25 |
16 |
32 |
110 |
95 |
378 |
| 32 |
20 |
40 |
115 |
100 |
378 |
| 40 |
25 |
50 |
120 |
110 |
406 |
| 50 |
32 |
65 |
135 |
120 |
450 |
| 65 |
40 |
80 |
160 |
140 |
520 |
| 80 |
50 |
100 |
170 |
135 |
525 |
| 100 |
65 |
125 |
195 |
175 |
690 |
| 125 |
80 |
150 |
210 |
190 |
780 |
| 150 |
100 |
175 |
255 |
230 |
838 |
| 200 |
125 |
250 |
300 |
260 |
992 |
| 250 |
150 |
300 |
350 |
320 |
1266 |
| 300 |
220 |
400 |
370 |
350 |
1283 |
| 4.0MPa |
20 |
15 |
25 |
110 |
95 |
378 |
| 25 |
16 |
32 |
110 |
95 |
378 |
| 32 |
20 |
40 |
115 |
100 |
378 |
| 40 |
25 |
50 |
120 |
110 |
406 |
|
50 |
32 |
65 |
135 |
120 |
450 |
| 65 |
40 |
80 |
160 |
140 |
520 |
| 80 |
50 |
100 |
170 |
135 |
525 |
| 100 |
65 |
125 |
195 |
175 |
690 |
| 125 |
80 |
150 |
210 |
190 |
780 |
| 150 |
100 |
175 |
255 |
230 |
838 |
| 200 |
125 |
250 |
300 |
260 |
992 |
| 250 |
150 |
300 |
350 |
320 |
1266 |
| 6.4MPa |
20 |
10 |
25 |
96 |
85 |
264 |
| 25 |
16 |
32 |
110 |
100 |
277 |
| 32 |
20 |
40 |
130 |
110 |
289 |
| 40 |
25 |
50 |
130 |
120 |
319 |
| 50 |
32 |
65 |
135 |
130 |
389 |
| 65 |
40 |
80 |
175 |
160 |
493 |
| 80 |
50 |
100 |
175 |
160 |
483 |
| 100 |
65 |
125 |
195 |
195 |
613 |
| 150 |
100 |
200 |
280 |
265 |
894 |
| 10.0MPa |
20 |
10 |
25 |
96 |
85 |
264 |
| 25 |
16 |
32 |
110 |
100 |
277 |
| 32 |
20 |
40 |
130 |
110 |
289 |
| 40 |
25 |
50 |
130 |
120 |
319 |
| 50 |
32 |
65 |
135 |
130 |
389 |
| 65 |
32 |
80 |
175 |
160 |
493 |
| 80 |
40 |
100 |
175 |
160 |
483 |
| 100 |
50 |
125 |
195 |
195 |
613 |
| 150 |
80 |
200 |
280 |
265 |
894 |
【彈簧全啟式安全閥性能參數】
| 型號 |
鑄鋼型
A42Y-C |
304不銹鋼型
A42Y-P |
316不銹鋼型
A42-R |
316L不銹鋼型
A42Y-R3 |
| 口徑范圍 |
DN15～DN400 |
| 適用溫度 |
≤200°C |
| 適用介質 |
水、蒸汽、油品 |
腐蝕性介質 |
腐蝕性介質 |
腐蝕性介質 |
| 材料 |
1、閥座 |
2Cr13 |
CF8 |
CF8M |
CF3M |
| 2、閥體 |
WCB |
CF8 |
CF8M |
CF3M |
| 3、調節圈 |
2Cr13 |
304SS |
316SS |
316L |
| 4、反沖盤 |
2Cr13 |
304SS |
316SS |
316L |
| 5、閥瓣 |
2Cr13 |
304SS |
316SS |
316L |
| 6、導向套 |
2Cr13 |
304SS |
316SS |
316L |
| 7、閥蓋 |
WCB |
CF8 |
CF8M |
CF3M |
| 8、彈簧 |
50CrVa |
50CrVa包覆TEFLON |
50CrVa包覆TEFLON |
50CrVa包覆TEFLON |
| 9、閥桿 |
2Cr13 |
2Cr13 |
316SS |
316L |
| 10、調整螺桿 |
45#鋼 |
2Cr13 |
2Cr13 |
2Cr13 |
| 11、保護罩 |
ZG200 |
ZG200 |
ZG200 |
ZG200 |
| 密封面材料 |
堆焊Co基硬質合金 |
堆焊Co基硬質合金 |
堆焊Co基硬質合金 |
堆焊Co基硬質合金 |
【彈簧全啟式安全閥相關型號】
A42Y-16C(25,40,64,100)
A42Y-16P(25P,40P,64P,100P)
A42Y-16R(25R,40R,64R,100R)
A42Y-16R3(25R3,40R3,64R3,100R3)
KA42Y-16C(25,40,64,100)
KA42Y-16P(25P,40P,64P,100P)
KA42Y-16R(25R,40R,64R,100R)
KA42Y-16R3(25R3,40R3,64R3,100R3)
DA42Y-16C(25,40,64,100)
DA42Y-16P(25P,40P,64P,100P)
DA42Y-16R(25R,40R,64R,100R)
DA42Y-16R3(25R3,40R3,64R3,100R3)
|
|
