【渦輪傳動四通球閥相關型號】
Q46F Q346F Q646F Q946F
【渦輪傳動四通球閥用途】
該四通換向球閥，一 閥實現正反供水切換，每轉90 ，供水方式切換一次，以前需四個閥門，供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉，現用一臺四通球閥替代，操作方便。
【渦輪傳動四通球閥執行標準】
1 設計和制造：GB/T12237-1989； APl608
2 檢驗和試驗：GB/T13927-1992； APl 598
3 法蘭連接：JB/T79]一2-1994； ASME/ANSI B165
【渦輪傳動四通球閥主要零部件材料】
|
閥體 |
閥桿 |
閥球 |
密封面 |
墊片 |
填料 |
工作溫度 |
適用介質 |
|
WCB |
1Cr13 |
1Cr13 |
1Cr13
司太立合金
本體材料 |
柔性石墨
不銹鋼加柔性石墨
08軟鋼
F304 F316 |
柔性石墨
編結石墨 |
-29-425℃ |
水、蒸汽、油品 |
|
WC6 |
15CrMo |
15CrMo |
-29-425℃ |
|
WC9 |
25Cr2MoV |
25Cr2MoV |
|
LCB |
304 |
304 |
-46-354℃ |
|
CF8 |
304 |
304 |
-196-600℃ |
部分酸、堿 |
|
CF3 |
304L |
304L |
|
CF8M |
316 |
316 |
|
CF3M |
316L |
316L |
【渦輪傳動四通球閥主要連接尺寸及重量：PN1.6MPa】
|
公稱通經DN |
150 |
200×150 |
200 |
250×200 |
250 |
300×250 |
300 |
350×300 |
350 |
400×350 |
400 |
450×400 |
450 |
500×450 |
500 |
600×500 |
600 |
|
球孔d1 |
150 |
150 |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
400 |
450 |
450 |
500 |
500 |
600 |
|
L |
570 |
570 |
670 |
670 |
760 |
760 |
850 |
850 |
980 |
980 |
1080 |
1080 |
1220 |
1220 |
1360 |
1360 |
1750 |
|
H |
219 |
219 |
273 |
273 |
360 |
360 |
395 |
395 |
430 |
430 |
470 |
470 |
550 |
550 |
580 |
580 |
700 |
|
手動 |
H1 |
330 |
330 |
398 |
398 |
495 |
495 |
580 |
580 |
625 |
625 |
670 |
670 |
698 |
698 |
840 |
840 |
1050 |
|
E |
- |
- |
116 |
116 |
116 |
116 |
171 |
171 |
171 |
171 |
257 |
257 |
257 |
257 |
257 |
257 |
150 |
|
F |
- |
- |
350 |
350 |
350 |
350 |
400 |
400 |
420 |
420 |
400 |
400 |
420 |
420 |
400 |
400 |
410 |
|
W |
1050 |
1050 |
600 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
電動 |
H2 |
554 |
554 |
600 |
600 |
652 |
652 |
760 |
760 |
770 |
770 |
830 |
830 |
- |
- |
940 |
940 |
1020 |
|
L1 |
235 |
235 |
235 |
235 |
235 |
235 |
259 |
259 |
400 |
400 |
400 |
400 |
- |
- |
410 |
410 |
410 |
|
氣動 |
H3 |
666 |
666 |
736 |
736 |
926 |
926 |
1059 |
1059 |
1127 |
1127 |
1393 |
1393 |
1468 |
1468 |
1538 |
1538 |
1370 |
|
L2 |
776 |
776 |
736 |
736 |
776 |
776 |
1060 |
1060 |
1060 |
1060 |
1360 |
1360 |
1360 |
1360 |
1360 |
1360 |
2840 |

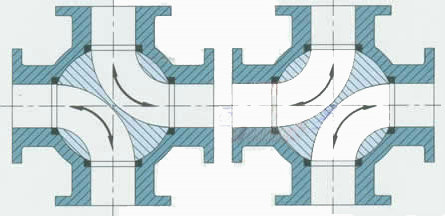

【渦輪傳動四通球閥介質流向示意圖】
【渦輪傳動四通球閥工作原理】
如圖所示“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
優點：
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所
訂貨須知：
一、①渦輪傳動四通球閥產品名稱與型號②渦輪傳動四通球閥口徑③渦輪傳動四通球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門渦輪傳動四通球閥型號，請按渦輪傳動四通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
